北玄异形建模系列第五篇——艺术楼梯制作

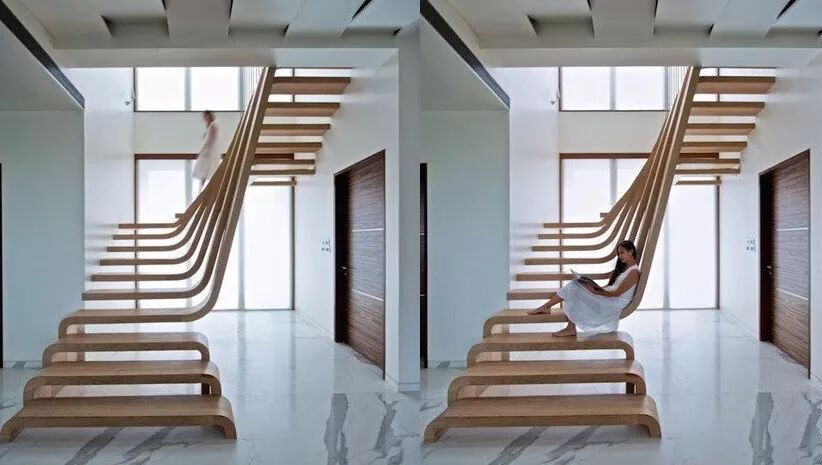

这节课教大家运用3D自带的楼梯命令创建楼梯,再转为可编辑多边形加以修改,快速的制作出艺术楼梯的效果
下面我们开始学习吧~
视频讲解看这里~~
图文教程看这里~~
1、创建—几何体—楼梯—U型楼梯
2、修改参数:类型为“落地式”,布局调整为“左”,长度为4000mm,宽度为1500mm,偏移为200mm
3、调整梯级参数:先调整竖版数为24,然后锁定竖版数,接着调整竖版高为200mm
4、将楼梯转换为可编辑多边形,删除竖向的面,只留下踏步的水平面
5、通过“边”的“连接”,将平台处分为4个多边形
6、通过“边”的“分割”,将平台分为独立的四个元素
7、全选所有的面,将轴点中心切换为第一个,缩放X轴,使踏步之间留有缝隙
8、选择对应的上下两个踏步相邻的边,进行“桥”命令连接
9、以此类推,所有的踏步都进行桥接
10、选择左侧踏步所有的外侧边,按住“shift”键向上拖拽
11、进行“平面化”
12、再按住“shift”键向左侧拖拽
13、同样的操作,将右侧踏步的外侧边拖拽成下图所示的样子
14、添加“涡轮平滑”修改器看效果
15、进入“可编辑多边形”的“边”层级,选择所有踏步左右两侧的边(如下图)
16、进行“切角”命令,添加约束效果
17、再次查看“涡轮平滑”效果
18、添加“壳”修改器
一个艺术楼梯就制作完成啦~~~你做好了吗~
